Высокая степень безопасности АЭС России обеспечена множеством факторов. Основные из них – это принцип самозащищенности реакторной установки, наличие нескольких барьеров безопасности.
Необходимо отметить также применение на современных российских атомных энергоблоках активных (то есть требующих вмешательства человека и наличия источника энергоснабжения) и пассивных (не требующих вмешательства оператора и источника энергии) систем безопасности. Кроме того, на всех станциях действует культура безопасности на всех этапах жизненного цикла: от выбора площадки (обязательно только в тех в местах, где отсутствуют запрещающие факторы) до вывода из эксплуатации. Во многом благодаря сочетанию этих элементов опыт стабильной эксплуатации водо-водяных реакторов ВВЭР составляет уже более 1400 реакторо-лет.
Обеспечение безопасности эксплуатации реакторов
В реакторах ВВЭР применена конструкция активной зоны, которая обеспечивает «самозащищенность» реактора или его «саморегулирование». Если поток нейтронов увеличивается, растет температура в реакторе и повышается паросодержание. Но реакторные установки сконструированы таким образом, что само повышение паросодержания в активной зоне приведет к ускоренному поглощению нейтронов и прекращению цепной реакции. Этот эффект специалисты называют отрицательным «коэффициентом» реактивности, как температурным, так и паровым. Таким образом, сама физика реактора обеспечивает самозащищенность на основе естественных обратных связей («отрицательная реактивность»).
Чтобы быстро и эффективно остановить цепную реакцию, нужно «поглотить» выделяемые нейтроны. Для этого используется поглотитель (как правило, карбид бора). Стержни с поглотителем вводятся в активную зону, нейтронный поток поглощается, реакция замедляется и прекращается. Для того, чтобы стержни попали в активную зону при любых условиях, на российских АЭС их подвешивают над реактором и удерживают электромагнитами. Такая схема гарантирует опускание стержней даже при обесточивании энергоблока: электромагниты отключатся и стержни войдут в активную зону просто под действием силы тяжести (без каких-либо дополнительных команд персонала). В этом отличие отечественных проектов от американского, использованного в Японии на АЭС «Фукусима-1» (он предполагал введение стержней снизу).
На российских АЭС в основном применяются двухконтурные схемы, в которых тепло может отводиться без участия каких-либо внешних источников водоснабжения. Двухконтурная схема принципиально более безопасна, чем использованная в Японии одноконтурная, потому что все радиоактивные среды находятся внутри защитной оболочки (контайнмента), а в первом контуре нет пара - риск «оголения» топлива и его перегрева принципиально ниже. Кроме того, реакторы ВВЭР комплектуются 4 парогенераторами, системы отвода тепла многопетлевые, то есть в них обеспечиваются значительные резервы воды. Если все же подача воды через резервные трубы необходима, на АЭС установлены отдельные насосы аварийного расхолаживания (по насосу на каждую трубу).
На российских АЭС с водо-водяными реакторами (ВВЭР) с учетом принципа единичного отказа и возможного необнаруживаемого отказа предусмотрены три независимых канала систем безопасности, каждый из которых может выполнить функции всей системы. Системы безопасности рассчитаны на ликвидацию максимальной проектной аварии с разрывом главного циркуляционного трубопровода первого контура максимального диаметра. Запасы воды также обеспечены многократно: сначала она будет подана из резервных емкостей, установленных в самом энергоблоке, а затем, если этой воды будет все еще недостаточно, вода начнет подаваться из трех дополнительных резервуаров. Питание всех резервных насосов обеспечивается также автономно: каждый будет работать от своего дизель-генератора. Все генераторы располагаются в отдельных строениях, что не допускает их одномоментного выхода из строя. Любой из этих каналов (в случае отказа остальных) обеспечивает полный отвод тепла.
Работа всех этих защитных систем вместе потребуется только в случае максимальной проектной аварии. Все это количество воды, пролитое в реактор, аккумулируется специальной системой сбора и охлаждения. Собранную воду система подаст в активную зону вновь, то есть, как говорят специалисты, будет обеспечена рециркуляция теплоносителя.
4 барьера безопасности

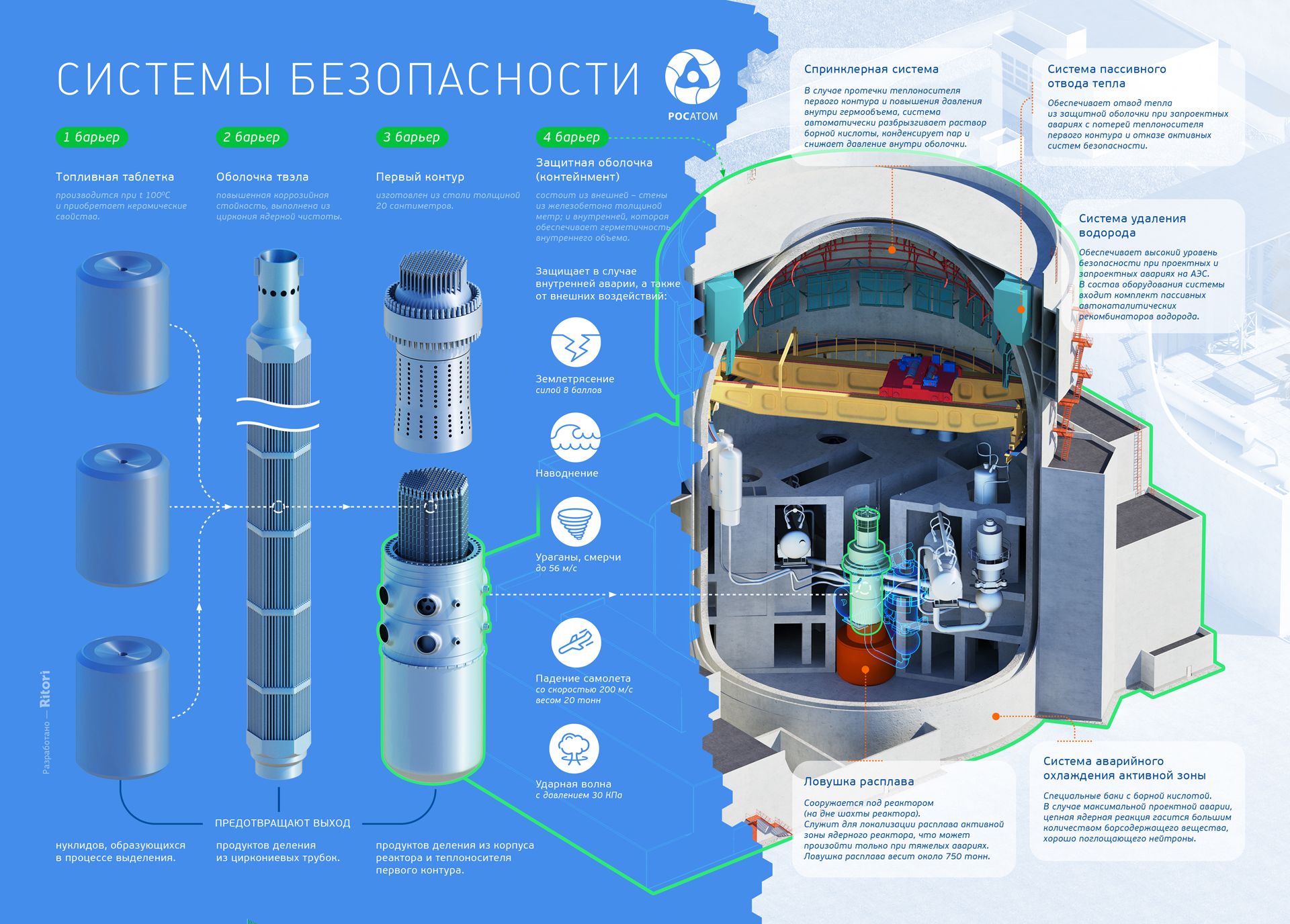

Система безопасности современных российских АЭС состоит из четырех барьеров на пути распространения ионизирующих излучений и радиоактивных веществ в окружающую среду. Первый – это топливная матрица, предотвращающая выход продуктов деления под оболочку тепловыделяющего элемента. Второй – сама оболочка тепловыделяющего элемента, не дающая продуктам деления попасть в теплоноситель главного циркуляционного контура. Третий - главный циркуляционный контур, препятствующий выходу продуктов деления под защитную герметичную оболочку. Наконец, четвертый – это система защитных герметичных оболочек (контайнмент), исключающая выход продуктов деления в окружающую среду. Если что-то случится в реакторном зале, вся радиоактивность останется внутри этой оболочки.
Все российские современные ядерные реакторы типа ВВЭР имеют контайнмент. При этом оболочка рассчитана не только на внешнее воздействие – например, падение самолета, смерч, ураган или взрыв. Контайнмент выдерживает внутреннее давление в 5 кг/см2 и внешнее воздействие от ударной волны, создающей давление 30 кПа, и падающего самолета массой 5 тонн. То есть если предположить, что вся поданная в реактор вода превратится в пар и, как в гигантском чайнике, будет давить изнутри на крышку, то оболочка выдержит и это колоссальное давление. Таким образом, купол энергоблока находится как бы в постоянной готовности принять удар изнутри. Для этого оболочка выполнена из «предварительно напряженного бетона»: металлические тросы, натянутые внутри бетонной оболочки, придают дополнительную монолитность конструкции, повышая ее устойчивость.
Объем контайнмента довольно большой – 75 тыс. куб. метров, риск скопления в нем водорода во взрывоопасной концентрации значительно меньше, чем на АЭС «Фукусима-1». В случае аварии для снижения давления пара внутри защитной оболочки установлена спринклерная система, которая из-под купола блока разбрызгивает раствор бора и других веществ, препятствующих распространению радиоактивности. Там же ставятся рекомбинаторы водорода, не позволяющие этому газу скапливаться и исключающие возможность взрыва.
Системы безопасности и специальные устройства

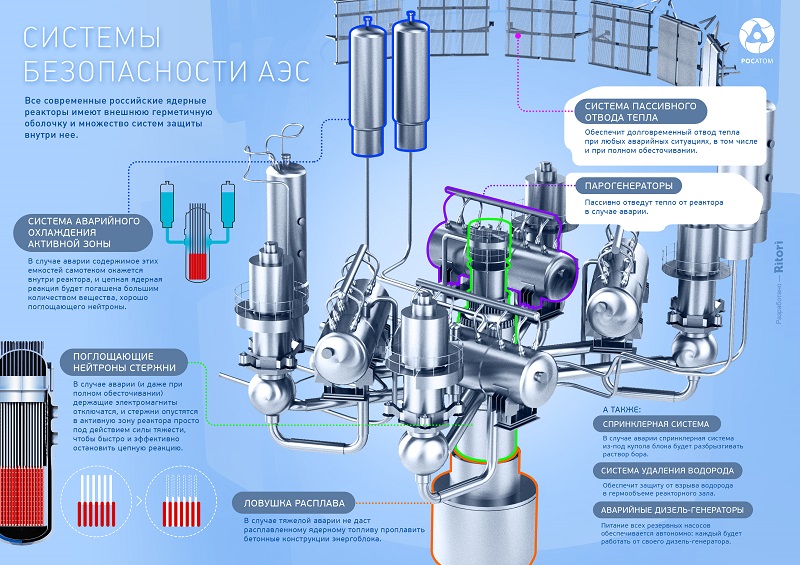

В частности, одним из элементов системы аварийного охлаждения активной зоны современных российских АЭС являются специальные емкости с борной кислотой, находящиеся над реактором. Каждая емкость представляет собой толстостенный сосуд из двухслойной стали объемом 60 кубических метров, работающий под давлением в 60 атмосфер и выше. В случае максимальной проектной аварии – разрыва первого контура охлаждения реактора – содержимое этих емкостей самотеком оказывается внутри активной зоны реактора, и цепная ядерная реакция гасится большим количеством борсодержащего вещества, хорошо поглощающего нейтроны. Такого количества раствора достаточно для охлаждения активной зоны до подключения системы аварийного расхолаживания и охлаждения бассейна выдержки.
Принцип глубокоэшелонированной защиты предполагает также наличие такой концепции безопасности, которая предусматривает не только средства предотвращения аварий, но и средства управления последствиями запроектных аварий, обеспечивающих локализацию радиактивных веществ в пределах гермооболочки. К ним относятся упомянутые выше системы удаления водорода (с пассивными рекомбинаторами); защиты первого контура от превышения давления; отвода тепла через парогенераторы; отвода тепла от защитной оболочки и устройство локализации расплава (так называемая «ловушка расплава»). Например, система отвода тепла от защитной оболочки обеспечивает долговременный отвод тепла при любых аварийных ситуациях, в том числе и при полном обесточивании АЭС. Что касается устройства локализации расплава, то оно обеспечивает локализацию расплава и исключает возможность его выхода за пределы гермооболочки при любых сценариях. Впервые им была оснащена АЭС «Тяньвань» в Китае, построенная по российскому проекту. Оно предусмотрено также и в новом проекте «АЭС-2006». Фактически это холодный тигель, расположенный под реактором и заполненный так называемым «жертвенным» материалом из оксидов железа и борной кислоты, который позволяет мгновенно заглушить реакцию. Его наличие позволяет гарантировать, что расплавленное топливо, «упав» в этот огнеупорный стакан, останется в стабильном состоянии, то есть будет сохранена подкритичность расплава.
Обеспечение устойчивости к землетрясениям
Стечение природных катаклизмов на территории расположения АЭС в России, которые могут повлечь за собой аварию, сопоставимую с аварией на станции «Фукусима-1», невозможно. В настоящее время все российские АЭС находятся в зонах низкой сейсмоопасности. В европейской части нашей страны, на Великорусской плите, которая считается устойчивым массивом, землетрясения либо не происходят вовсе, либо происходят, но с небольшой интенсивностью (не более 5-6 баллов по шкале Рихтера).
Предотвращение отказов и нарушений норм безопасной эксплуатации обеспечивается за счет выбора безопасной площадки размещение АЭС, применения консервативных принципов проектирования, наличия системы обеспечения качества при выборе площадки, проектировании, строительстве и эксплуатации, а также культуры безопасности. Выбор безопасной площадки предполагает, в частности, определение прогнозируемого уровня сейсмического воздействия, который вычисляется отдельно для каждой площадки и каждого блока. Например, в ходе дополнительных исследований в районе 8-10 балльной сейсмичности могут быть выделены пригодные площадки в пределах 7-балльной зоны сейсмичности и однородных массивов гранитоидов, вдали от эпицентров мелкофокусных землетрясений. При выполнении таких работ в расчет берется уровень сейсмичности максимального расчетного землетрясения (МРЗ), которое может произойти с вероятностью 1 раз в 10 тысяч лет (и не более 8 баллов). Исходя из этого прогноза осуществляется выполнение соответствующих расчетов для строительных конструкций, проектирование всех трубопроводов и оборудования. При необходимости оборудование оснащается гидроамортизаторами.
Действующими нормами запрещено размещать АЭС: на площадках, расположенных непосредственно на активных разломах; на площадках, сейсмичность которых характеризуется интенсивностью максимальных расчетных землетрясений (далее – МРЗ) более 9 баллов по шкале сейсмической активности Медведева-Шпонхойера-Карника; на территории, в пределах которой нахождение атомных электростанций запрещено природоохранным законодательством.
Защита от аварий, террористических атак
Наконец, наличие собственных сил гражданской обороны и ликвидации последствий чрезвычайных ситуаций (ГО и ЧС) на каждой АЭС делает максимально оперативным реагирование на нештатные ситуации. Эти подразделения находятся в постоянной готовности и оснащены необходимыми техническими средствами, в том числе резервными источниками питания и резервными насосами. Обычные пожарные машины могут подключаться к любому энергоблоку через специальные штуцеры на корпусах блоков, которые разнесены на разные стороны с тем, чтобы не быть одновременно поврежденными. Существуют специальные штабы по управлению кризисными ситуациями (например, Ситуационно-кризисный центр Росатома и такой же собственный центр АО «Концерн Росэнергоатом»), осуществляется планирование мероприятий в случае ЧС, регулярно проводятся соответствующие учения. Такие антикризисные центры в случае необходимости оперативно согласуют свои действия с МЧС РФ и Министерством энергетики РФ. Наконец, существуют также убежища и средства защиты персонала на площадке каждой АЭС.
С точки зрения защиты от террористов, все действующие АЭС надежно охраняются Внутренними войсками МВД России, которые имеют необходимое вооружение, технику и оснащение. Система охраны периметра объектов построена таким образом, что любой террорист (нарушитель) будет задержан на линии охраны. Пронос (провоз) на территорию АЭС запрещенных предметов (оружие, боеприпасы и пр.) невозможен, на всех КПП установлены приборы обнаружения и видеонаблюдения. Таким образом, совершение противоправных действий, которые повлекут тяжкие последствия для жизни и здоровья граждан, маловероятно.
Прочие меры по обеспечению защиты
На всех российских станциях после аварии на Чернобыльской АЭС были проведены дополнительные исследования возможных аварийных ситуаций и путей их преодоления. Были предприняты усилия по минимизации роли человеческого фактора в кризисных ситуациях, была проведена модернизация систем безопасности на старых станциях. В результате на всех действующих станциях нашей страны есть несколько систем, которые включаются одна за другой в случае возникновения ситуации обесточивания, полностью исключая возможность такого развития событий, какое имело место в Японии.
Наконец, на всех российских атомных станциях установлена автоматическая система контроля радиационной обстановки (АСКРО). Она предусматривает наличие датчиков, которые фиксируют уровень радиации вокруг радиационно опасных объектов в режиме реального времени. Показания этих приборов передаются на специальный сайт в Интернете.
Если рассматривать безопасность АЭС, получивших разрешение на продление сроков эксплуатации, то любое подобное продление – это итог масштабной работы по проверке состояния всех систем и конструкционных материалов. При продлении принимается во внимание ресурс оборудования, получаются подтверждения конструкторов, которые обязаны гарантировать безопасность своего объекта сверх проектных сроков. Только при наличии таких гарантий может быть вынесено решение о продлении. На всех энергоблоках АЭС, получивших лицензию Ростехнадзора на продление срока службы сверх проектного, был выполнен комплекс работ по крупномасштабной модернизации и замене оборудования и систем АЭС, обеспечивших достижение уровня современных требований к состоянию безопасности АЭС.
Однако бесконечно продлением заниматься нельзя, потому что есть фактор старения материалов, кроме того, невозможно на старые реакторы поставить некоторые новые системы безопасности. Поэтому идет работа по строительству в Российской Федерации новых энергоблоков взамен выбывающих старых. На каждом из них стоимость систем безопасности, предотвращающих радиоактивное воздействие на население и окружающую среду при самых неблагоприятных условиях (падение тяжелого самолета, землетрясение, цунами, взрывная волна), составляет около 40% от общей стоимости сооружения. Конечная цель – гарантировать, что ни при каком сценарии не будет угрозы выхода радиоактивности за пределы площадки.
В связи с событиями в Японии, приведшими к аварии на АЭС «Фукусима», Концерном «Росэнергоатом» разработан и выполнен анализ сценариев возможного развития аварий на российских АЭС с определением мероприятий для смягчения последствий и снижения воздействия на население и окружающую среду в случае тяжелой запроектной аварии. Мероприятия по повышению устойчивости к экстремальным внешним воздействиям для строящихся, находящихся на этапе ввода в эксплуатацию и проектируемых АЭС, по объему и содержанию аналогичны мероприятиям для эксплуатируемых АЭС. К ним относятся: анализ защищенности объекта при экстремальных внешних воздействиях по методике, предложенной Ростехнадзором; программа реализации дополнительных проектных решений для снижения последствий запроектных аварий на АЭС; установка дополнительного оборудования (автономных мобильных дизель-генераторов и мобильных насосных установок). В 2011-2012 годах на все АЭС осуществлена поставка дополнительной передвижной противоаварийной техники. В 2012-2014 годах осуществлена подготовка проектно-сметной документации, проведены расчеты, анализы и обоснования, поставлено дополнительное оборудование и материалы. В 2012 году было завершено оснащение всех действующих АЭС мобильной противоаварийной техникой на общую сумму 2,6 млрд руб. Продолжается выполнение долгосрочных мероприятий (до 2021 года), направленных на реализацию и внедрение на АЭС дополнительных проектных решений.
